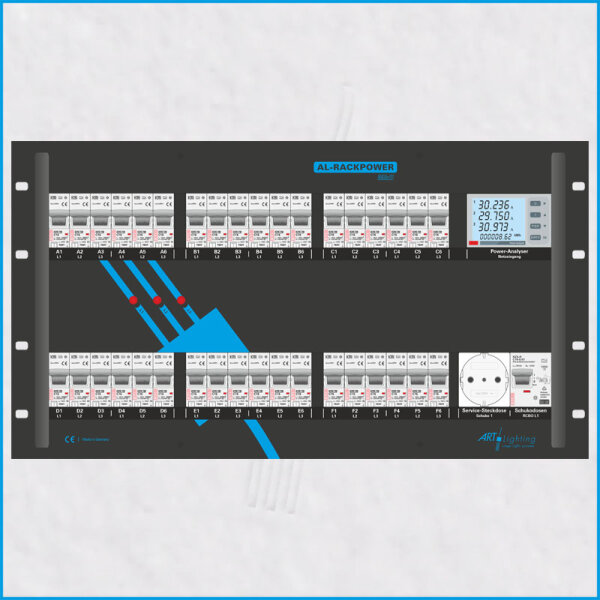

19"-Stromstation AL-RACKPOWER MkII, Baugröße 6HE, frontseitige Tragegriffe, Einbautiefe ohne rückwärtige Anbauten 200mm, Eingang (rückseitig): CEE 63A/400V über 2,0m TITANEX-Gummikabel H07RN-F 5G16 mit CEE-Stecker 63A/400V 3p+N+PE rot (Modell PowerTopXtra in Schutzart IP44), Ausgänge (rückseitig): 6x Multicore 6-kanalig Typ HARTING HAN 16E über Anbaugehäuse mit "Easy-Lock"-Verriegelung, Dichtgummi und Buchseneinsatz 16-polig female 16A (abgesichert über 6x 6x DI/LS-Kombi RCBO 16A C 30mA 2-polig, Typ A), 1x Schukodose mit Klappdeckel (abgesichert über 1x FI/LS-Kombi RCBO 16A C 30mA 2-polig, Typ A), Ausgänge (frontseitig): 1x Service-Schukodose IP20 (parallel verdrahtet auf die rückwärtige Schukodose), frontseitig eingebauter Power-Analyser (hintergrundbeleuchtet) mit voll-gekapselten Stromwandlern zur exakten Erfassung von 12 Messgrößen über umschaltbaren Displayseiten, Feinsicherung für die Netzversorgung der Messeinheit, 3x Miniatur-Phasenlampe in LED-Technik mit interner Absicherung als Kurzschlussschutz, rückseitige PE-Schraube M10, Verdrahtung der Multicore-Abgänge mit Pinbelegung 1/9 gemäß DIN 15765, Stromkreisbeschriftung über gravierte Labels (versenkt angeordnet), alle Sicherungseinbauten Typ ETI, alle Steckverbinder von MENNEKES & HARTING, Lieferung betriebsfertig verdrahtet und montiert, mit Prüfetikett und Prüfprotokoll.
Funktionen Messeinheit: Phasenspannung (Phase gegen Neutralleiter), verkettete Spannung (Phase gegen Phase), Anzeige minimale / maximale Spannung, Phasenströme I1 / I2 / I3, Phasenwirkleistung P1 / P2 / P3, Phasenblindleistung Q1 / Q2 / Q3, Phasenscheinleistung S1 / S2 / S3, dreiphasige Wirkleistung, Blindleistung & Scheinleistung, Frequenz, dreiphasiger Leistungsfaktor, mittlere Leistung, mittlere Phasenströme und Phasenstromspitzen, Neutralleiterstrom, Wirkenergie & Blindenergie, Betriebsstundenzähler, Überwachung der Phasenfolge (Drehfeld)
