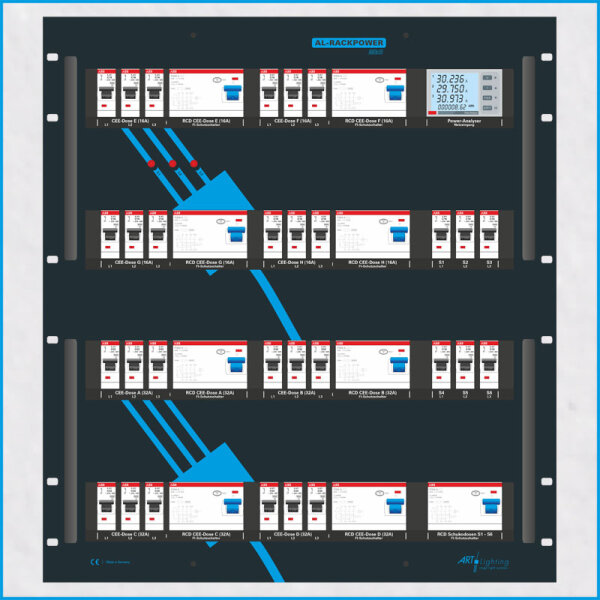

19"-Stromstation AL-RACKPOWER MkII, Baugröße 12HE mit doppeltem Rückgehäuse, 4x frontseitige Tragegriffe, Einbautiefe ohne rückwärtige Anbauten 200mm, Eingang (rückseitig): CEE 63A/400V über 2,0m TITANEX-Gummikabel H07RN-F 5G16 mit CEE-Stecker 63A/400V 3p+N+PE rot (Modell PowerTopXtra in Schutzart IP44), Ausgänge (rückseitig): 4x CEE-Dose 32A/400V 3p+N+PE rot (abgesichert über 4x 3x LS 32A C 1-polig sowie 4x RCD 40A/30mA 4-polig, Typ A), 4x CEE-Dose 16A/400V 3p+N+PE rot (abgesichert über 4x 3x LS 16A C 1-polig sowie 4x RCD 40A/30mA 4-polig, Typ A), 6x Schukodose mit Klappdeckel (abgesichert über 6x LS 16A C 1-polig sowie 1x RCD 40A/30mA 4-polig, Typ A), frontseitig eingebauter Power-Analyser (hintergrundbeleuchtet) mit voll-gekapselten Stromwandlern zur exakten Erfassung von 12 Messgrößen über umschaltbaren Displayseiten, Feinsicherung für die Netzversorgung der Messeinheit, 3x Miniatur-Phasenlampe in LED-Technik mit interner Absicherung als Kurzschlussschutz, rückseitige PE-Schraube M10 sowie rückseitiger PE-Anschluss Typ HARTING HAN GND (komplett baugleich cPot), interne Verdrahtung über Hochleistungsklemmen, Stromkreisbeschriftung über gravierte Labels (versenkt angeordnet), auf Abstand montierte Sicherungseinbauten Typ ABB für optimale Wärmeableitung, alle Steckverbinder von MENNEKES. Lieferung betriebsfertig verdrahtet und montiert, mit Prüfetikett und Prüfprotokoll.
Funktionen Messeinheit: Phasenspannung (Phase gegen Neutralleiter), verkettete Spannung (Phase gegen Phase), Anzeige minimale / maximale Spannung, Phasenströme I1 / I2 / I3, Phasenwirkleistung P1 / P2 / P3, Phasenblindleistung Q1 / Q2 / Q3, Phasenscheinleistung S1 / S2 / S3, dreiphasige Wirkleistung, Blindleistung & Scheinleistung, Frequenz, dreiphasiger Leistungsfaktor, mittlere Leistung, mittlere Phasenströme und Phasenstromspitzen, Neutralleiterstrom, Wirkenergie & Blindenergie, Betriebsstundenzähler, Überwachung der Phasenfolge (Drehfeld)
